不要犹豫，点击播放我们的赣州【本地】瓦斯继电器校验仪TH-308D多功能电能表现场校验仪的简单介绍产品视频，让每一帧画面都为您揭示产品的独特之处，带给您前所未有的惊喜。
以下是:赣州【本地】瓦斯继电器校验仪TH-308D多功能电能表现场校验仪的简单介绍的图文介绍
赣州瓦斯继电器校验仪变压器用压力释放阀试验导则（摘要）1 开启压力试验将释放阀卡装在开启压力试罐上，在常温下向罐内充以压缩空气，调整进气量，进气的压力值到达开启临界值时，释放阀应连续间歇跳动，周期为1s~4s，每次跳动信号开关应切换和自锁。机械信号标志也应动作明显，应能正确判断释放阀已动作过，每次动作后，都要手动复位。2 关闭压力试验将释放阀卡装在关闭压力试罐上，打开进气阀，罐内压力开始上升，当释放阀跳起后，立即关闭进气阀。由于罐内压力仍大于释放阀的关闭压力，释放阀关闭。当压力表显示完全停止，说明释放阀已经完全关闭。此时的压力表显示即为释放阀的关闭压力值。关闭压力应符合下表的规定。试验不少于三次，取其中的值作为该释放阀的关闭压力值。

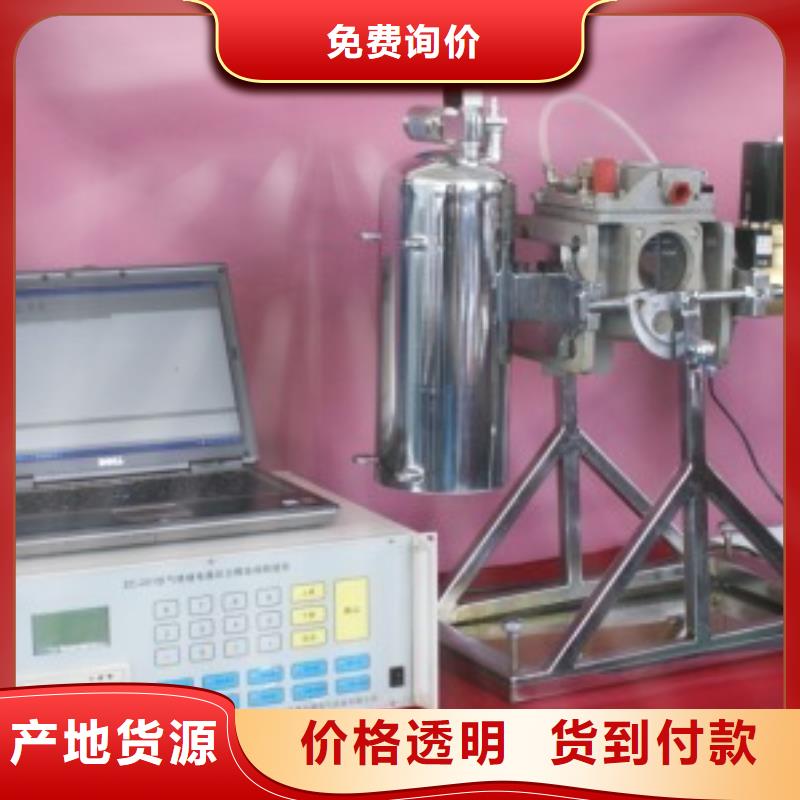

赣州瓦斯继电器校验仪采用单通道管路校验技术，但同时配有适配于不同型号的口径转接器，校验时可选取相应口径的转接器，具有测试速度快、精度高、数据准确、重复性好等特点；3）可对瓦斯（气体）继电器流速值、容积值及密封性能的自动检测和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印；4）采用计算机控制，鼠标键盘操作，彩色液晶显示器显示，界面直观、操作方便，自动化程度高：5）使用于国产QJ系列（25、50、80）、进口（如EMB系列、MR系列、COMEM等）瓦斯（气体）继电器的校验。6）使用液压压紧技术，操控性更好。三、技术指标工作环境温度：-10℃~＋60℃工作电源：AC220V 50HZ供电方式：单相电源供电额定功率：3.7KW流速检测范围：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s气体容积检测范围：0~1000ml密封性能校验：试验压力：0.1~0.25MPA（可任选）试验时间：1~80min（可任选）校验精度：1.0级（流量计精度0.5级）显示方式：15寸彩色液晶显示器操作方式：计算机控制，鼠标，键盘操作打印方式：USB打印机全中文报表打印外形尺寸：1650×850×1780mm（长×宽×高）净 重：350KG四、工作原理图二油路图4.1密闭测试4.1.1 进行密闭测试时2、14气动球阀关闭9、11电磁阀关闭，4电磁阀打开，空压机通过5气管给管道加压，达到规定压力时，3压力计反馈信号给控制系统，控制系统给信号于4电磁阀关闭5气管。在此压力下测试瓦继电器密闭性。4.1.2 密闭测试完成，系统控制管路泄压，油回流至回油槽。4.2容积测试4.2.1 容积测试，2、14气动球阀关闭，4、10、11电磁阀关闭，9电磁阀打开，12气管给瓦斯继电器加气把油压至8容积筒，7压力计采集体积将信号送至系统，同时系统采集瓦斯继电器轻瓦斯触发信号，如果轻瓦斯触发时容积在标定值范围以内结果即为有效，否则无效。4.2.2 测试完成，10电磁阀打开容积筒内的油回流至回油槽。
天正华意电气设备有限公司合作理念
团队至上 互为主次
天正华意电气设备有限公司把团队精神奉为员工合作的核心，但在公司的发展战略和目标实施过程中，每个员工无论职务大小，都可以发表自己的见解，直述自己的意见，而在具体事情的实施上，所有的员工都是你的配合者，从而使公司的发展更健康，目标更明确。
赣州瓦斯继电器校验仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。2、进行SF6密度继电器校验基本原理:密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复值校验：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。
